珠海移动模架厂家拼装调整底模架底模板

      珠海移动模架厂家（河南省路港起重机集团有限公司15560139973）

      珠海移动模架厂家拼装调整底模架底模板

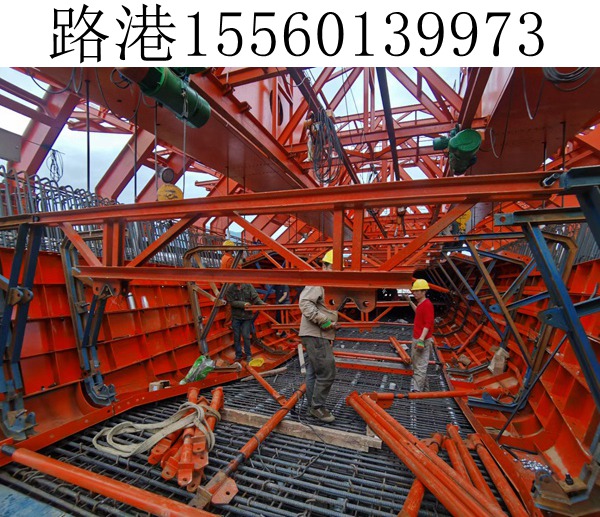

      底模架共8组，左右各4组，左右两组之间通过8.8级精制螺栓对拉连接成整体，构成一个工作单元。底模架外侧通过吊挂滚轮吊挂在侧模架的下弦杆上，内侧通过吊杆吊挂在挑梁上。每组底模架由2片主析架、3片连接架连接成整体，构成空间析架结构。主析架和连接架顶面均有螺栓孔，这些螺栓孔与底模封板、拼接板的螺栓孔对照连接。当造桥机纵移过孔时，先后拆除吊杆和左右底模架之间的对接法兰螺栓，再拆除腹板模板与底模之间的连接螺栓，此时底模架由吊挂滚轮支承，在液压油缸的作用下，底模架相对侧模架的下弦杆向外滑移，实现了底模架向左右开启，每组底模架的滑移距离为4.5m。1个底模架工作单元相对于侧模架有两个滑道(滑道中心距离为4.5m)，由于安装偏差、吊挂滚轮摩擦阻力存在差异等原因，滑移过程中要有专人观察，若出现偏位情况，应马上停止液压油缸操作，使用辅助工具配合液压油缸对底模架进行纠偏，以免因品挂滚轮别卡而继续操作导致模架杆件变形及吊挂滚轮损坏。现场拼装时应注意先将底模架吊挂滚轮套在侧模架下弦滑道内，然后再安装侧模架端部油缸支座结构。
